[Android] 화면 전환 효과 | RecyclerView to fragment transition 적용하기

fragment to fragment

A 에서 B 로 이동한다고 하면



fragment_a.xml

효과를 적용시킬 view에 transitionName 을 지정한다.

    <ImageView
        android:id="@+id/first_logo_iv"
        android:layout_width="100dp"
        android:layout_height="100dp"
        android:src="@drawable/img_gromit"
        android:transitionName="moveTransition"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.498"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0.315" />



fragment_b.xml

마찬가지로 똑같은 이름을 지정해준다.

이름은 고유해야한다.

    <ImageView
        android:id="@+id/second_logo_iv"
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:src="@drawable/img_gromit"
        android:transitionName="moveTransition"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"/>



transistion.xml을 준비해야한다.

res에 transistion 디렉토리를 생성한다.

그리고 xml을 생성한다.



transition_move.xml

<?xml version="1.0" encoding="utf-8"?>
<transitionSet>
    <changeBounds/>
</transitionSet>



AFragment.java

효과를 적용시킬 view와 view의 transistionName 을 addSharedElement의 인자로 넘겨준다.

FragmentNavigator.Extras extras = new FragmentNavigator.Extras.Builder()
        .addSharedElement(binding.firstLogoIv, binding.firstLogoIv.getTransitionName())
        .build();

Navigation.findNavController(inflateView).navigate(
        R.id.action_homeFragment_to_homeSubFragment,
        null,
        null,
        extras);

이때 실제로 코드를 적용하면 extras에 빨간 밑줄이 생기고

타입이 안 맞다고 뭐라하는데 그냥 실행해도 된다.

공식문서를 찾아봤는데 결국 같은 타입이였다구...



BFragment.java

 setSharedElementEnterTransition(TransitionInflater.from(mContext).inflateTransition(R.transition.transition_move));

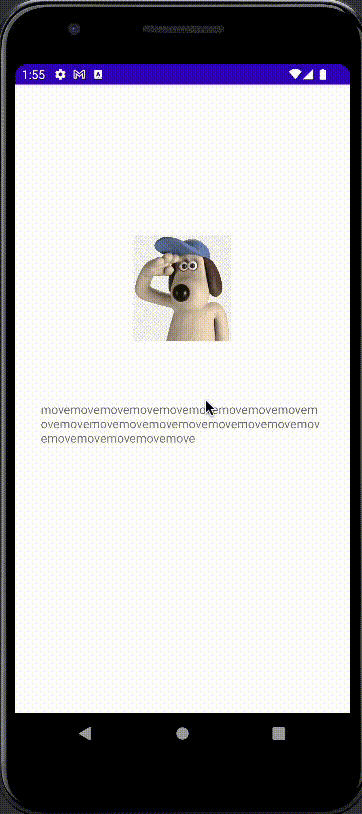

효과를 적용하면 다음과 같다.



RecyclerView to fragment

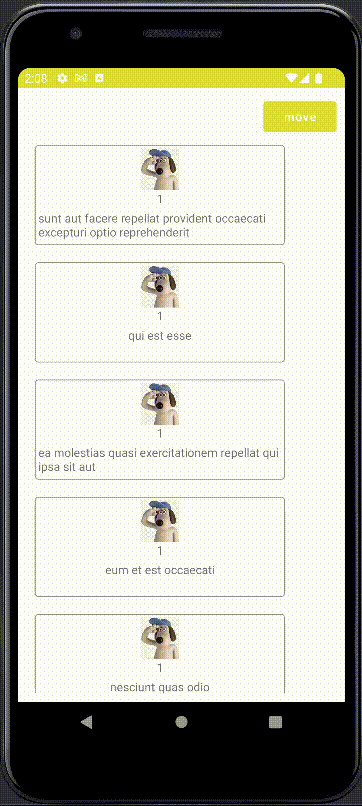

리사이클러뷰에서 다음과 같이 효과를 적용하고 싶다면..!



adapter.java

onBindViewHolder()에서 transitionName 을 다음과 같이 지정한다.

위에서 말했듯 이름은 고유해야하기 때문에..!!

@Override
public void onBindViewHolder(@NonNull RecyclerView.ViewHolder holder, int position) {
    if (holder instanceof ItemViewHolder){
        ((ItemViewHolder) holder).binding.itemPostImg.setTransitionName("name" + position);
        ...
    }
}

그리고 화면 이동할 때 위에서 했던 것 처럼 인자로 넣어주면 된다.

다만 좀 다른 것은 해당 transitionName도 넘겨주어야한다는것!

공유하려는 대상 간의 이름이 같아야하기 때문

MainFragmentDirections.ActionMainFragmentToSubFragment action
                        = MainFragmentDirections.actionMainFragmentToSubFragment(binding.itemPostImg.getTransitionName());
action.setPostId(post.getId());

FragmentNavigator.Extras extras = new FragmentNavigator.Extras.Builder()
        .addSharedElement(binding.itemPostImg, binding.itemPostImg.getTransitionName())
        .build();
Navigation.findNavController(binding.getRoot()).navigate(action, extras);



다음 화면에서 이름을 지정해주고 transition 또한 지정해주면 된다.

String transitionName = SubFragmentArgs.fromBundle(getArguments()).getTransitionName();
binding.subPostImg.setTransitionName(transitionName);
setSharedElementEnterTransition(TransitionInflater.from(mContext).inflateTransition(R.transition.change_bounds));



흠 그런데 위의 것보다 효과가 마음에 들지 않는다..

화면 전환에 대해 좀 더 공부해야할 것 같다.









---

References

아래 글을 참고하여 작성 되었습니다.

https://yoon-dailylife.tistory.com/74

https://jtmuller5-98869.medium.com/fragment-transitions-with-shared-elements-using-android-navigation-7dcfe01aacd

https://stackoverflow.com/questions/42408748/shared-transition-doesnt-work-recyclerview-to-fragment
